[NCP] 네이버 클라우드에서 2TB 초과하는 파티션 사용하기 – Linux편

안녕하세요. ManVSCloud 김수현입니다.

오늘은 네이버 클라우드 Linux 환경에서 2TB 용량을 초과하는 파티션 사용법에 대해 포스팅하였습니다.

원래 Windows 부터 자료 다 준비해놨는데 포스팅 이미지들을 전부 회사에 두고온 관계로…
Linux편을 먼저 포스팅해보겠습니다.🙄

우선 테스트 환경와 어떻게 2TB를 초과하는 용량의 파티션을 생성할 것인가에 대해 알아보도록 합시다.


Environment and Description

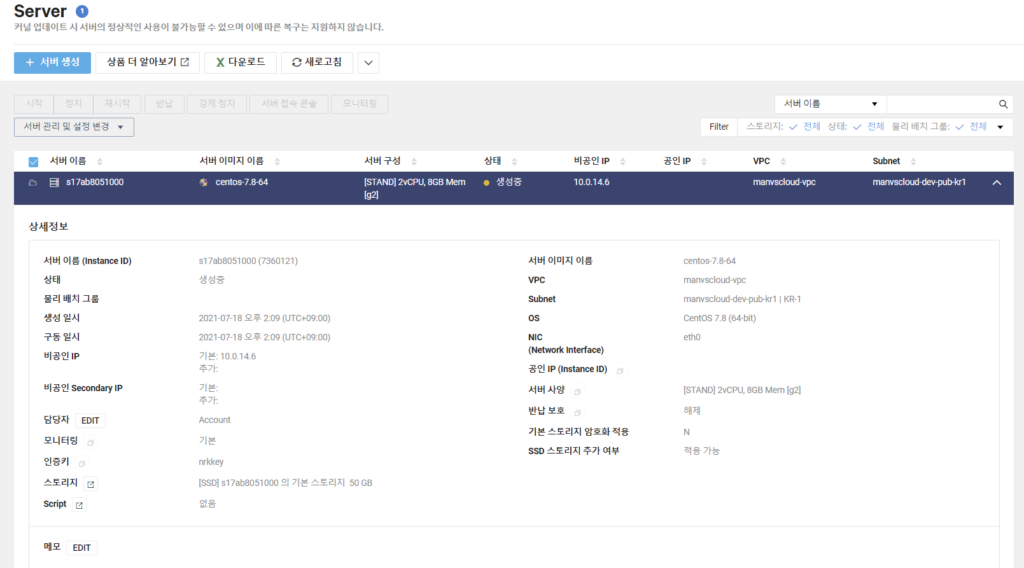

📢 사용된 OS : centos-7.8-64

네이버 클라우드에서 스토리지를 추가하여 생성할 때 최대 볼륨 크기는 2000GB로 제한되어 있습니다.

그렇다면 어떻게 2000GB가 넘는 파티션을 생성할 것이냐?

우선 결론부터 말하자면 LVM(Logical Volume Manager)을 사용하여 파티션을 생성할 것입니다.

LVM에 대해 깊게 설명하는 포스팅은 아니니 간단하게 설명하자면 LVM을 이용한다면 여러 개의 물리적인 디스크 파티션을 논리적인 그룹으로 묶은 뒤 개별적인 논리 디스크로 할당하여 유연성있게 사용할 수 있습니다.

LVM에 대해 더 자세히 알고 싶으시다면 LVM에 대한 개념과 명령어에 대해 검색하여 확인 해보시기 바랍니다.


Create partitions using LVM

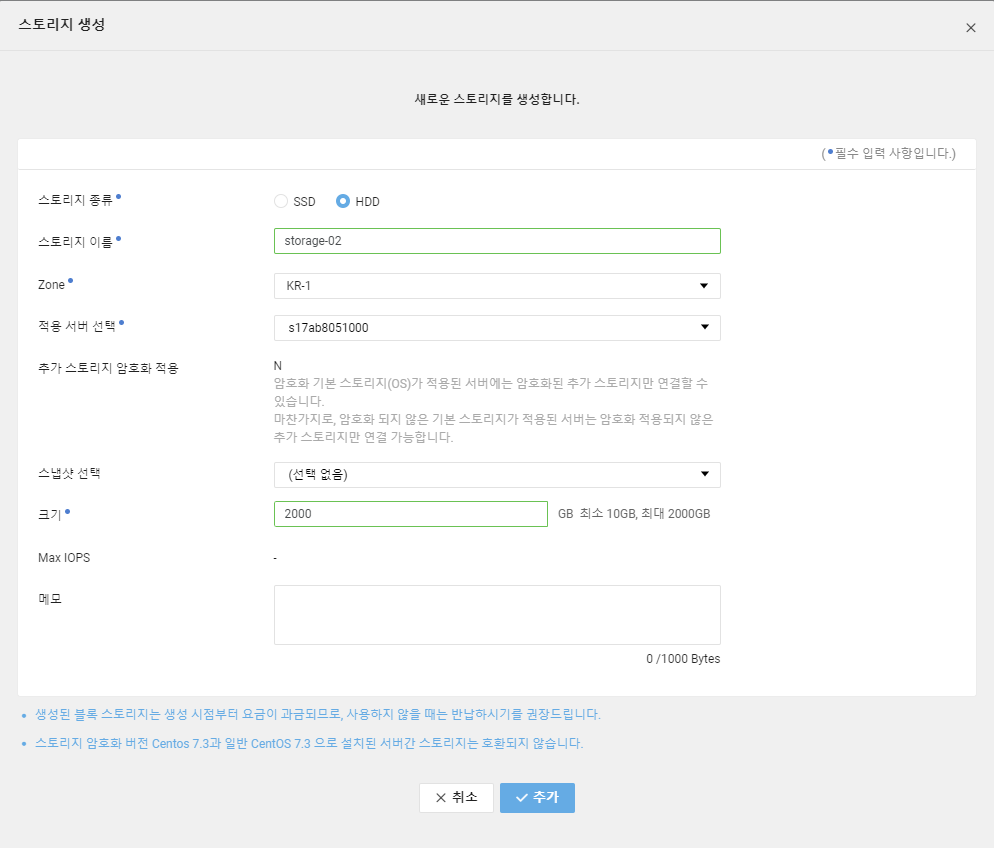

우선 위 이미지와 같이 서버에 추가할 스토리지 2개를 생성합니다.
2000GB 용량으로 2개의 스토리지를 생성해주었습니다.

[root@s17ab8051000 ~]# fdisk -l

Disk /dev/xvda: 53.7 GB, 53687091200 bytes, 104857600 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000ac8f2

    Device Boot      Start         End      Blocks   Id  System
/dev/xvda1   *        2048     2099199     1048576   83  Linux
/dev/xvda2         2099200   104857599    51379200   83  Linux

Disk /dev/xvdb: 2147.5 GB, 2147483648000 bytes, 4194304000 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/xvdc: 2147.5 GB, 2147483648000 bytes, 4194304000 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

서버 내에서 fdisk -l 명령어로 확인해보면 추가된 두개의 스토리지를 확인할 수 있습니다.

[root@s17ab8051000 ~]# fdisk /dev/xvdb

Command (m for help): n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-4194303999, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-4194303999, default 4194303999):
Using default value 4194303999
Partition 1 of type Linux and of size 2 TiB is set

fdisk /dev/xvdb 를 이용하여 파티션을 생성해줍시다.

1. n을 눌러 새로 생성해줍니다.
2. p를 눌러 주 파티션을 생성해줍니다.
3. 파티션 넘버를 정해주는데 default가 1로 되어있어 그냥 엔터만 쳐도 됩니다.
4. First sector는 섹터 시작점 Last sector는 섹터가 끝나는 부분을 지정해주는 건데 그냥 엔터를 눌러주어 전체 용량 지정해줍시다.

Command (m for help): t
Selected partition 1
Hex code (type L to list all codes): l

 0  Empty           24  NEC DOS         81  Minix / old Lin bf  Solaris
 1  FAT12           27  Hidden NTFS Win 82  Linux swap / So c1  DRDOS/sec (FAT-
 2  XENIX root      39  Plan 9          83  Linux           c4  DRDOS/sec (FAT-
 3  XENIX usr       3c  PartitionMagic  84  OS/2 hidden C:  c6  DRDOS/sec (FAT-
 4  FAT16 <32M      40  Venix 80286     85  Linux extended  c7  Syrinx
 5  Extended        41  PPC PReP Boot   86  NTFS volume set da  Non-FS data
 6  FAT16           42  SFS             87  NTFS volume set db  CP/M / CTOS / .
 7  HPFS/NTFS/exFAT 4d  QNX4.x          88  Linux plaintext de  Dell Utility
 8  AIX             4e  QNX4.x 2nd part 8e  Linux LVM       df  BootIt
 9  AIX bootable    4f  QNX4.x 3rd part 93  Amoeba          e1  DOS access
 a  OS/2 Boot Manag 50  OnTrack DM      94  Amoeba BBT      e3  DOS R/O
 b  W95 FAT32       51  OnTrack DM6 Aux 9f  BSD/OS          e4  SpeedStor
 c  W95 FAT32 (LBA) 52  CP/M            a0  IBM Thinkpad hi eb  BeOS fs
 e  W95 FAT16 (LBA) 53  OnTrack DM6 Aux a5  FreeBSD         ee  GPT
 f  W95 Ext'd (LBA) 54  OnTrackDM6      a6  OpenBSD         ef  EFI (FAT-12/16/
10  OPUS            55  EZ-Drive        a7  NeXTSTEP        f0  Linux/PA-RISC b
11  Hidden FAT12    56  Golden Bow      a8  Darwin UFS      f1  SpeedStor
12  Compaq diagnost 5c  Priam Edisk     a9  NetBSD          f4  SpeedStor
14  Hidden FAT16 <3 61  SpeedStor       ab  Darwin boot     f2  DOS secondary
16  Hidden FAT16    63  GNU HURD or Sys af  HFS / HFS+      fb  VMware VMFS
17  Hidden HPFS/NTF 64  Novell Netware  b7  BSDI fs         fc  VMware VMKCORE
18  AST SmartSleep  65  Novell Netware  b8  BSDI swap       fd  Linux raid auto
1b  Hidden W95 FAT3 70  DiskSecure Mult bb  Boot Wizard hid fe  LANstep
1c  Hidden W95 FAT3 75  PC/IX           be  Solaris boot    ff  BBT
1e  Hidden W95 FAT1 80  Old Minix
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'

Command (m for help): w

이어서 해당 파티션의 타입을 지정해주어야하는데 타입의 종류는 l(L)을 입력하여 타입에 대한 모든 Hex code를 볼 수 있습니다.
우리는 Linux LVM을 사용해야하니 8e를 사용 해줄 것입니다.

5. t를 입력하여 파티션 타입 지정
6. 8e 입력하여 Linux LVM로 지정해줍니다.
7. w (저장)

위 과정을 추가한 두 디스크 /dev/xvdb, /dev/xvdc 모두 설정해주어야 합니다.

[root@s17ab8051000 ~]# fdisk -l

Disk /dev/xvda: 53.7 GB, 53687091200 bytes, 104857600 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000ac8f2

    Device Boot      Start         End      Blocks   Id  System
/dev/xvda1   *        2048     2099199     1048576   83  Linux
/dev/xvda2         2099200   104857599    51379200   83  Linux

Disk /dev/xvdb: 2147.5 GB, 2147483648000 bytes, 4194304000 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x09ecabef

    Device Boot      Start         End      Blocks   Id  System
/dev/xvdb1            2048  4194303999  2097150976   8e  Linux LVM

Disk /dev/xvdc: 2147.5 GB, 2147483648000 bytes, 4194304000 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x0a3c26f7

    Device Boot      Start         End      Blocks   Id  System
/dev/xvdc1            2048  4194303999  2097150976   8e  Linux LVM

두 스토리지 전부 정상적으로 생성했다면 /dev/xvdb1, /dev/xvdc1가 Linux LVM으로 잘 생성된 것을 확인할 수 있습니다.

[root@s17ab8051000 ~]# rpm -qa | grep lvm2
lvm2-libs-2.02.186-7.el7_8.2.x86_64
lvm2-2.02.186-7.el7_8.2.x86_64

이제 논리적 볼륨으로 관리해줄 것입니다.
lvm2가 설치되어 있어야하지만 네이버 클라우드에서는 이미 설치가 되어 있었습니다.

[root@s17ab8051000 ~]# pvcreate /dev/xvdb1
  Physical volume "/dev/xvdb1" successfully created.
[root@s17ab8051000 ~]# pvcreate /dev/xvdc1
  Physical volume "/dev/xvdc1" successfully created.

pvcreate 명령어를 이용하여 fdisk로 만든 파티션을 물리적 볼륨(PV)으로 생성해줍니다.

[root@s17ab8051000 ~]# pvdisplay
  "/dev/xvdb1" is a new physical volume of "1.95 TiB"
  --- NEW Physical volume ---
  PV Name               /dev/xvdb1
  VG Name
  PV Size               1.95 TiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               gcpy02-Fe7l-4Klb-pQed-z726-sgmY-JQXe6R

  "/dev/xvdc1" is a new physical volume of "1.95 TiB"
  --- NEW Physical volume ---
  PV Name               /dev/xvdc1
  VG Name
  PV Size               1.95 TiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               I6W7l7-Rxce-QllJ-n6nl-nULX-PZ3j-PQGJe3

pvdisplay 명령어를 이용하여 생성된 PV를 자세히 볼 수 있습니다. (pvs, pvscan 명령어를 사용해도 좋습니다.)

[root@s17ab8051000 ~]# vgcreate vg_data /dev/xvdb1 /dev/xvdc1
  Volume group "vg_data" successfully created

[root@s17ab8051000 ~]# vgdisplay
  --- Volume group ---
  VG Name               vg_data
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               <3.91 TiB
  PE Size               4.00 MiB
  Total PE              1023998
  Alloc PE / Size       0 / 0
  Free  PE / Size       1023998 / <3.91 TiB
  VG UUID               Kl29bl-HIIm-NXxt-RPRI-1mfr-VMtO-0qOO7I

PV 생성 후에 VG, 즉 볼륨 그룹을 생성해주어야합니다.
vgcreate 명령어로 위와 같이 볼륨 그룹을 생성해줍시다.
vgcreate VG 이름 디바이스명1 디바이스명2 과같이 사용할 수 있습니다.

[root@s17ab8051000 ~]# lvcreate -l 100%FREE -n lv_data vg_data
  Logical volume "lv_data" created.

[root@s17ab8051000 ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/vg_data/lv_data
  LV Name                lv_data
  VG Name                vg_data
  LV UUID                66UDwi-kBvC-lJFc-Nc0g-QcSA-dxJL-0eYTUG
  LV Write Access        read/write
  LV Creation host, time s17ab8051000, 2021-07-18 15:30:36 +0900
  LV Status              available
  # open                 0
  LV Size                <3.91 TiB
  Current LE             1023998
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0

VG으로 물리적 볼륨을 하나로 묶어주었습니다.
생성된 VG에서 여러개의 LV로 또는 하나의 LV로 생성하실 수 있습니다.
lvcreate로 논리적 볼륨(LV)를 생성해줄 것입니다.
-l 옵션은 PE 단위이며 -L 옵션은 MB, GB, TB 단위입니다.
(사용할 수 있는 PE와 용량은 vgdisplay 명령어에서 Free PE / Size 를 확인하면 볼 수 있습니다.)

lvcreate -l 100%FREE 를 주고 -n 옵션으로 lv의 이름을 지정해줬습니다 이후 위에서 생성했던 vg의 이름을 써줍니다.

[root@s17ab8051000 ~]# mkfs.xfs /dev/vg_data/lv_data
meta-data=/dev/vg_data/lv_data   isize=512    agcount=4, agsize=262143488 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=1048573952, imaxpct=5
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=511999, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

이제 마지막으로 파일시스템 작업과 마운트 작업만 해주면 끝입니다.
저는 xfs 파일시스템으로 포맷해줬는데 이 부분은 원하시는 파일시스템으로 포맷해주시면 됩니다.

[root@s17ab8051000 ~]# mkdir /data
[root@s17ab8051000 ~]# mount /dev/vg_data/lv_data /data
[root@s17ab8051000 ~]# df -h /data
Filesystem                   Size  Used Avail Use% Mounted on
/dev/mapper/vg_data-lv_data  4.0T   33M  4.0T   1% /data

위와 같이 생성한 디렉토리에 마운트까지 정상적으로 완료되었습니다.
하지만 최종적으로 부팅 후에도 정상적으로 마운트되려면 /etc/fstab 파일을 수정해주어야합니다.

[root@s17ab8051000 ~]# blkid /dev/vg_data/lv_data
/dev/vg_data/lv_data: UUID="4240c1b1-ac89-477c-933b-eff8db839adf" TYPE="xfs"

blkid 명령어로 UUID를 확인하고 /etc/fstab 파일에 아래와 같이 추가해주었습니다.

#
# /etc/fstab
# Created by anaconda on Mon Aug 31 14:44:01 2020
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
UUID=0692fdb8-bb3c-4094-83f0-fe95a339b8c1 /                       xfs     defaults        0 0
UUID=f95bed0a-11af-4b2c-bfcc-4afb91a68fc1 /boot                   xfs     defaults        0 0
UUID=4240c1b1-ac89-477c-933b-eff8db839adf /data                   xfs     defaults        0 0

네이버 클라우드에서 2TB가 초과되는 파티션을 사용하는 것 생각보다 쉽지 않나요?

그럼 이제 이렇게 논리적으로 생성한 볼륨을 확장하는 방법도 알아봅시다.
4TB의 용량도 다 써버려서 확장이 필요할 때 이미 생성된 LV는 추가적인 확장이 가능할까요?


Volume Expansion

LV 확장은 충분히 가능합니다. 아래 예시로 준비하였습니다.

먼저 2000GB 크기의 스토리지를 하나 더 추가 생성하였습니다.

[root@s17ab8051000 ~]# fdisk /dev/xvdd
Welcome to fdisk (util-linux 2.23.2).

Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

Device does not contain a recognized partition table
Building a new DOS disklabel with disk identifier 0x5840d763.

Command (m for help): n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
Partition number (1-4, default 1):
First sector (2048-4194303999, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-4194303999, default 4194303999):
Using default value 4194303999
Partition 1 of type Linux and of size 2 TiB is set

Command (m for help): t
Selected partition 1
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'

Command (m for help): w
The partition table has been altered!

Calling ioctl() to re-read partition table.
Syncing disks.

위에서 배운 그대로 fdisk를 이용하여 파티션을 생성해줍니다.

[root@s17ab8051000 ~]# pvcreate /dev/xvdd1
  Physical volume "/dev/xvdd1" successfully created.

[root@s17ab8051000 ~]# vgdisplay
  --- Volume group ---
  VG Name               vg_data
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  2
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               1
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               <3.91 TiB
  PE Size               4.00 MiB
  Total PE              1023998
  Alloc PE / Size       1023998 / <3.91 TiB
  Free  PE / Size       0 / 0
  VG UUID               Kl29bl-HIIm-NXxt-RPRI-1mfr-VMtO-0qOO7I

[root@s17ab8051000 ~]#
[root@s17ab8051000 ~]# vgextend vg_data /dev/xvdd1
  Volume group "vg_data" successfully extended

자 여기서부터가 중요한데 pvcreate를 이용하여 PV를 생성해주는 것까지는 동일합니다.
하지만 이번엔 볼륨 그룹을 따로 생성해주지 않았습니다.
볼륨 그룹을 따로 생성할 수도 있겠지만 vgextend를 이용하여 기존 볼륨 그룹을 확장하는 방식으로 해보았습니다.

[root@s17ab8051000 ~]# vgdisplay
  --- Volume group ---
  VG Name               vg_data
  System ID
  Format                lvm2
  Metadata Areas        3
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               1
  Max PV                0
  Cur PV                3
  Act PV                3
  VG Size               <5.86 TiB
  PE Size               4.00 MiB
  Total PE              1535997
  Alloc PE / Size       1023998 / <3.91 TiB
  Free  PE / Size       511999 / 1.95 TiB
  VG UUID               Kl29bl-HIIm-NXxt-RPRI-1mfr-VMtO-0qOO7I


[root@s17ab8051000 ~]# lvextend -l +511999 /dev/vg_data/lv_data
  Size of logical volume vg_data/lv_data changed from <3.91 TiB (1023998 extents) to <5.86 TiB (1535997 extents).
  Logical volume vg_data/lv_data successfully resized.

vgdisplay를 이용해서 보면 정상적으로 VG가 확장되어 Free PE / Size가 추가적으로 여유가 생긴 것을 확인할 수 있습니다.

여기서 lvextend 명령어를 이용해줍시다!
lvextend를 이용하면 논리적 볼륨을 확장할 수 있습니다.
이번엔 -l 명령어로 PE를 지정해서 줘봅시다. (1PE 당 4MB의 용량이라고 합니다.)

[root@s17ab8051000 ~]# lvscan
  ACTIVE            '/dev/vg_data/lv_data' [<5.86 TiB] inherit
[root@s17ab8051000 ~]# df -h /data
Filesystem                   Size  Used Avail Use% Mounted on
/dev/mapper/vg_data-lv_data  4.0T   33M  4.0T   1% /data

끝이 아닙니다.
LV는 확장되었지만 df 명령어로 보면 그대로 전체 크기가 4T로 머물러 있을 것입니다.

왜냐? 파일시스템을 확장해주지 않았으니까…

[root@s17ab8051000 ~]# xfs_growfs -d /data
meta-data=/dev/mapper/vg_data-lv_data isize=512    agcount=4, agsize=262143488 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=1048573952, imaxpct=5
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=511999, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
data blocks changed from 1048573952 to 1572860928
[root@s17ab8051000 ~]#
[root@s17ab8051000 ~]# df -h /data
Filesystem                   Size  Used Avail Use% Mounted on
/dev/mapper/vg_data-lv_data  5.9T   33M  5.9T   1% /data

xfs_growfs 명령어로 위와 같이 파일시스템을 확장해줄 수 있습니다.
※ 파일시스템이 EXT4일 경우 resize2fs 명령어를 사용할 수 있습니다.

파일시스템 확장 후 df 명령어로 다시 확인 해보면 정상적으로 6T까지 용량이 늘어난 것을 볼 수 있습니다.


Note

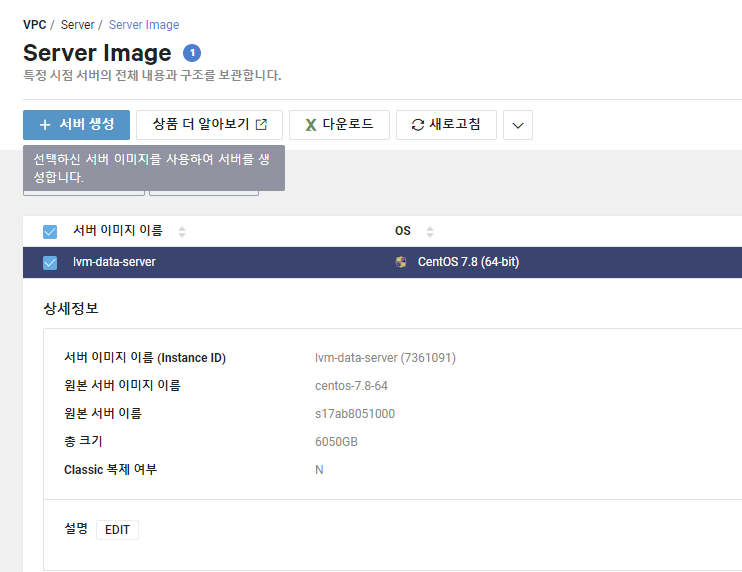

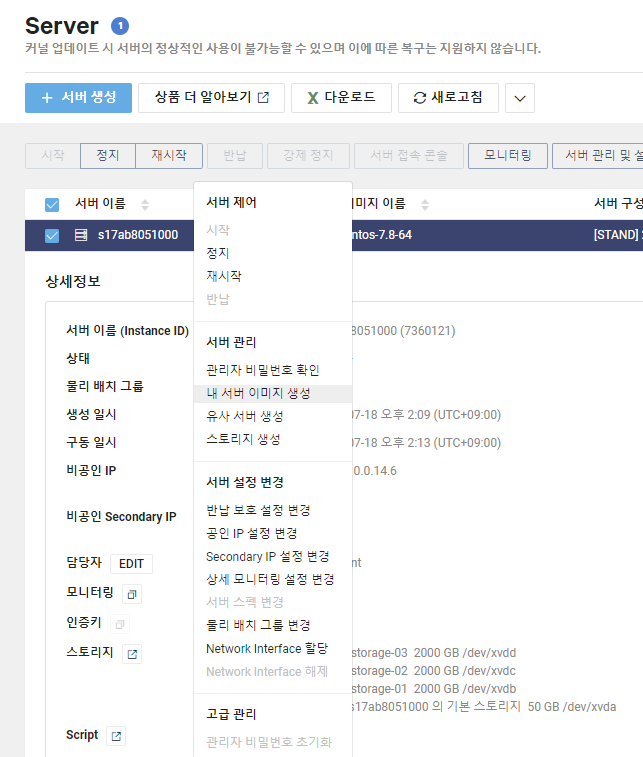

이렇게 스토리지 LVM을 이용하여 파티션을 구성했을 경우 백업을 스냅샷 백업이 아닌 이미지 백업으로 해야합니다.

이후 서버에 문제가 생겼을 때 생성된 이미지로 서버를 재생성하면 구성된 LVM까지 전부 다 그대로 올라오는데 스냅샷은 그렇게 할 수 없습니다.
스토리지 여러개를 하나로 묶어 놓았는데 스냅샷으로 백업해버리면 스냅샷으로 볼륨 생성 후 이걸 다시 묶어주고 파일시스템을 포맷하면 데이터가 살아있지 못하죠..

단 이미지 백업으로 서버를 생성하면 서버 생성 시 스토리지 종류를 SSD로 선택할 경우 나머지 볼륨들도 전부 SSD로 생성된다는 점이죠…

나머지 볼륨들을 다시 HDD로 변경하려면 스토리지를 HDD로 생성 하고 LVM으로 PV,VG, LV전부 구성 해준 뒤 데이터를 복사해줘야합니다…😥


Personal Comments

지금까지 네이버 클라우드 리눅스 환경에서 2000GB를 초과하는 파티션을 만들어보았습니다.
오늘 설명드린 LVM을 이용한 파티션 생성 및 확장 뿐만이 아니라 축소, 스냅샷 등 다양하게 사용할 수 있으니 관심있으시면 다양하게 써보시면 좋을 것같습니다.

Windows편도 금방 포스팅하도록 하겠습니다.

긴 글 읽어주셔서 감사합니다.

Previous Post Next Post

You Might Also Like

No Comments

Leave a Reply
