[NCP] Naver CLoud에서 Kubernetes를 사용해보자 – NKS

안녕하세요. ManVSCloud 김수현입니다.

DKOS(Docker Kubernetes Online Study) 2주차 과정을 마쳤습니다.

가상 머신, 물리 서버, AWS, Azure 환경에서 k8s 클러스터를 배포하는 것을 스터디하였지만 Naver Cloud Platform에서 k8s 클러스터를 배포하는 방법은 따로 스터디 하지 않아 이에 대해 공유하고자 오늘은 네이버 클라우드에서 k8s 클러스터 배포와 사용에 대해 알아보도록 하겠습니다.

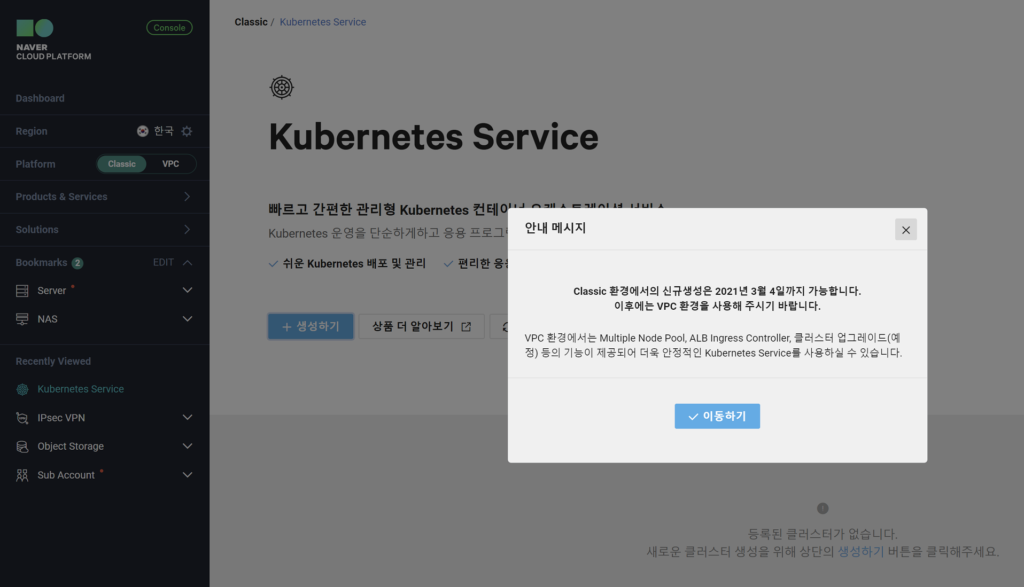

Classic

2021년 03월 04일까지만 사용할 수 있었고 현재는 사용 불가능하므로 저는 VPC 환경에서 Kubernetes Service 사용법에 대해 써보도록 하겠습니다.

VPC – VPC & Subnet 생성

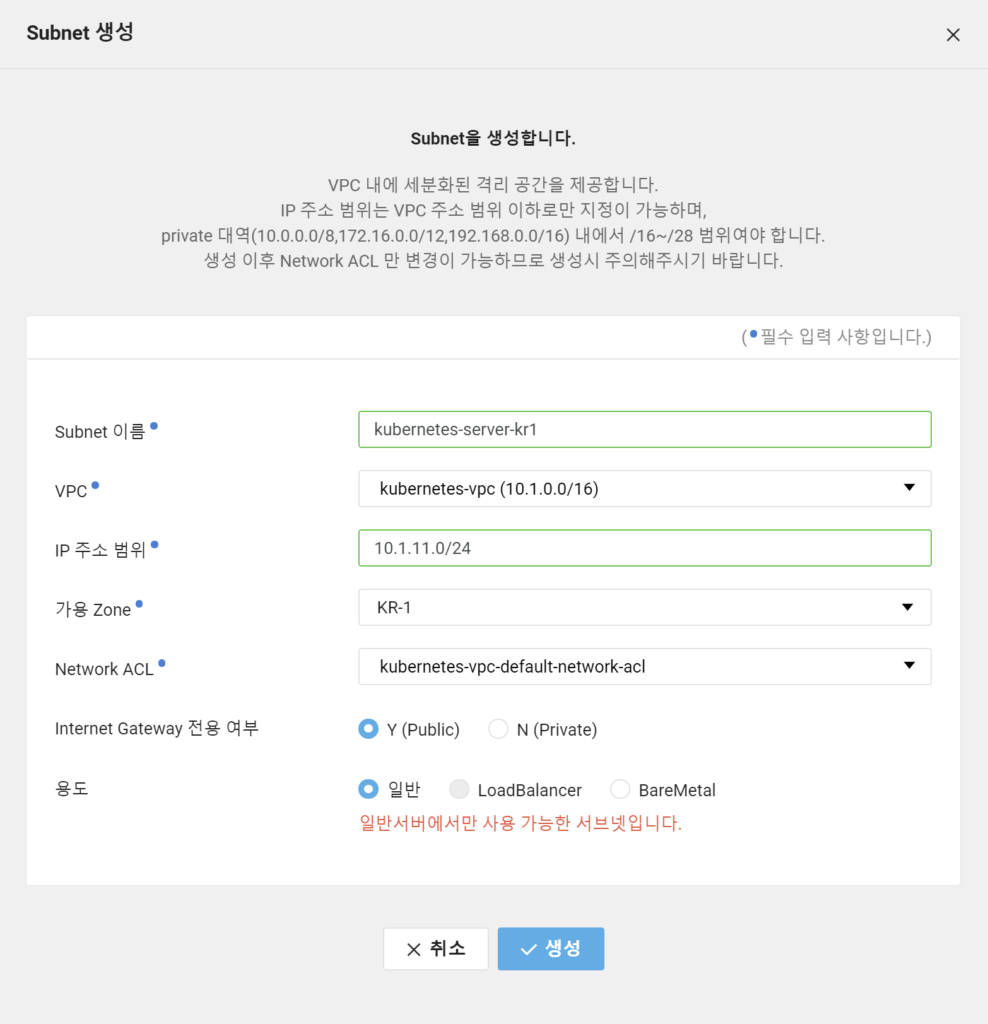

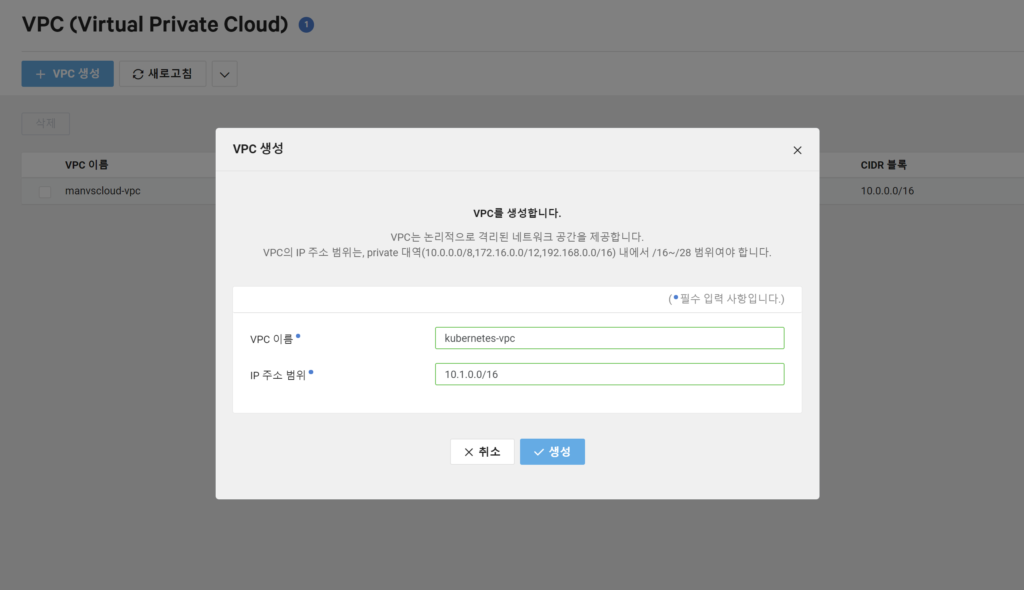

우선 Naver Cloud Platform에서 VPC 환경을 사용하시려면 VPC 생성하여 서브넷 구성을 해주셔야합니다. 기존 AWS나 Azure와 같은 퍼블릭 클라우드 사용 경험이 많으시다면 이를 구성하는데에 큰 어려움이 없으실 것이라 생각합니다.

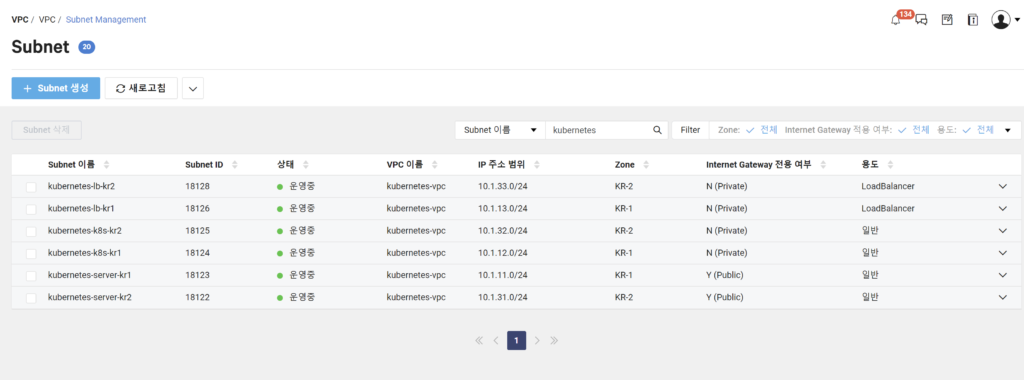

네이버 클라우드에서 k8s를 사용하기 위해서 기본적으로 Server, Kubernetes Service, Load Balancer를 사용하게 되니 이에 맞는 Subnet 생성을 해줍시다.

저는 위 이미지와 같이 생성해주었습니다.
오늘 포스팅에서는 LB까지는 사용하지 않지만 Naver Cloud 에서 k8s 클러스터 배포 시 가장 기본이 되는 서브넷 구성이라고 볼 수 있겠습니다.

VPC – Server

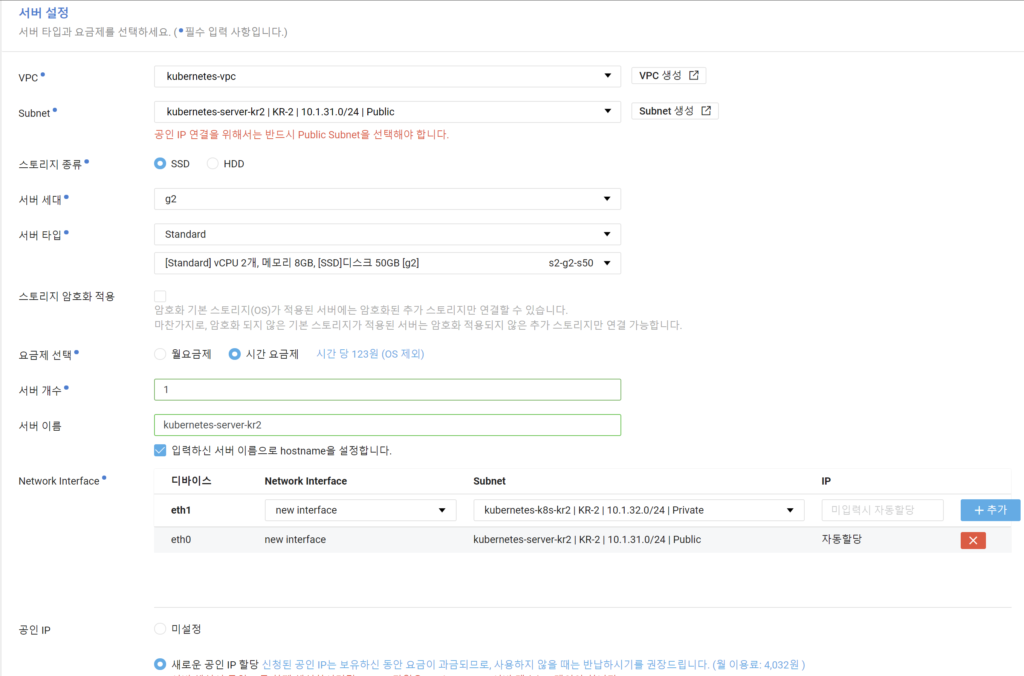

우선 서버를 생성해줍니다.
해당 서버 내에서 이후 생성할 각 클러스터들을 컨트롤 해줄 것입니다.

OS는 CentOS나 Ubuntu 아무것이나 괜찮습니다.

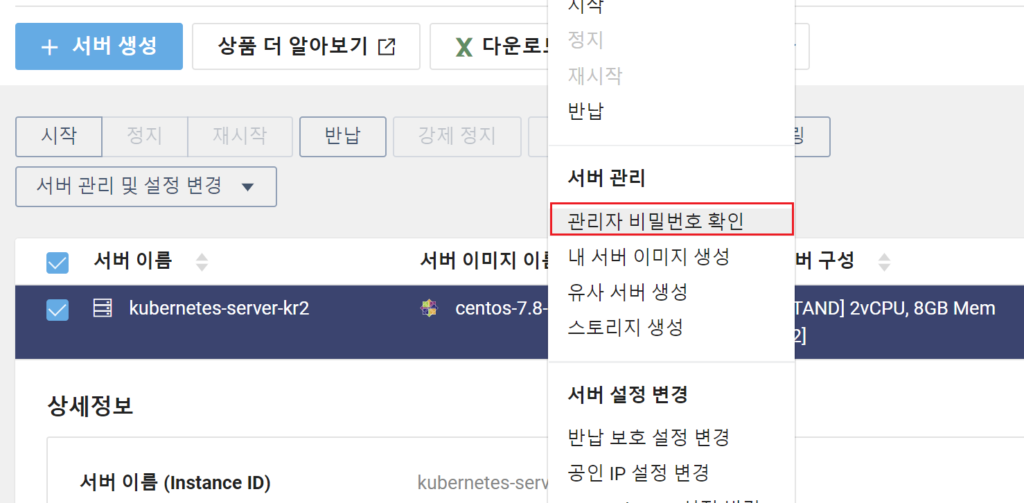

해당 서버의 패스워드 확인 후 서버로 접속해줍니다.
이후 아래 명령어를 이용하여 kubectl과 docker를 설치해줍시다.

[root@kubernetes-server-kr2 ~]# cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF

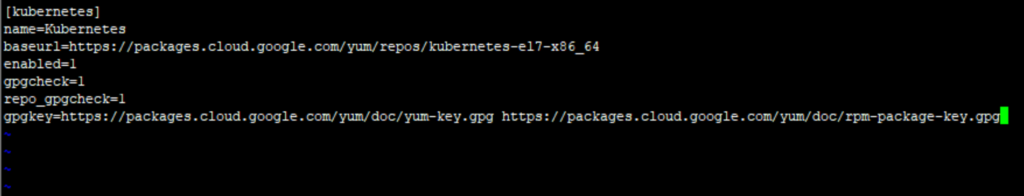

가끔 gpgkey 부분을 엔터쳐서 다음 줄로 내려버리시는 경우가 있는데 정상 설치가 안되니 아래 이미지와 같이 되게 해주세요.

[root@kubernetes-server-kr2 ~]# yum install -y kubectl

//yum-utils device-mapper-persistent-data lvm2는 이미 설치가 되어있어서 따로 설치해줄 필요가 없었습니다.

[root@kubernetes-server-kr2 ~]# yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
[root@kubernetes-server-kr2 ~]# yum install -y docker-ce
[root@kubernetes-server-kr2 ~]# systemctl enable --now docker

VPC – NKS Cluster

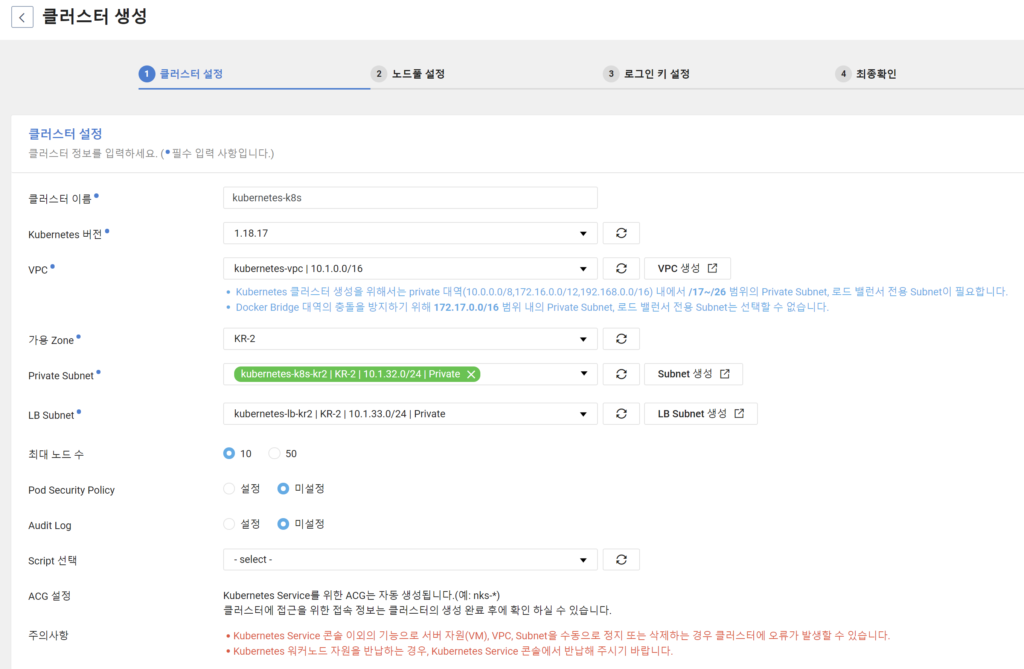

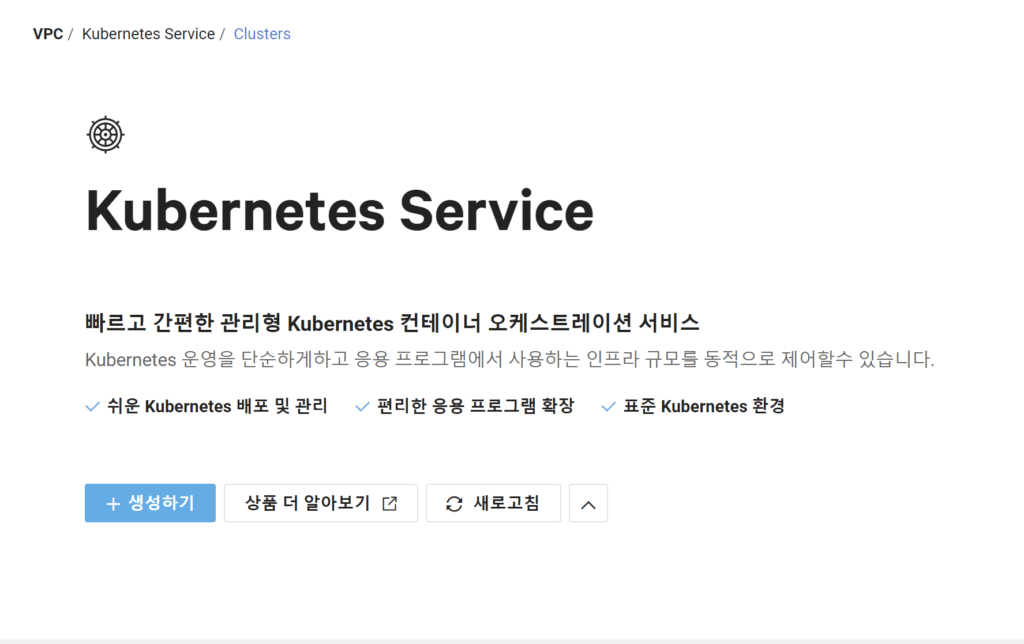

이제 Kubernetes Service를 생성해줄 것입니다.

NKS 클러스터는 현재 1.17과 1.18 버전을 지원하고 있습니다.
또한 Pod Security Policy, Audit Log는 클러스터 생성 후에도 수정할 수 있으니 이후에 설정하셔도 됩니다.

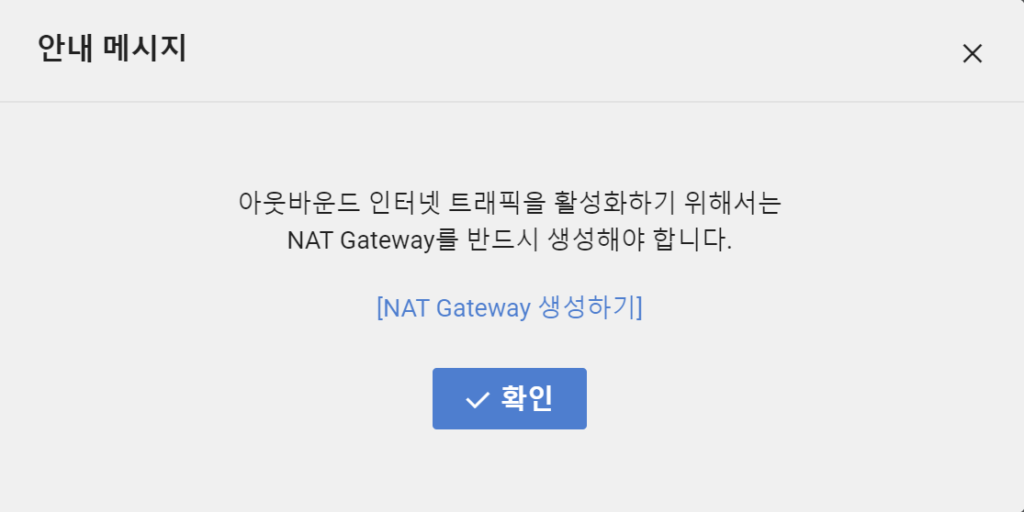

생성 중에 NAT Gateway를 생성하라는 메시지가 발생합니다.
이는 왜 NAT Gateway를 생성해야하는지에 대해 아래 내용에서 보여드리기위해 따로 NAT Gateway를 먼저 설정해두지 않았습니다.

일단 넘어갑시다.

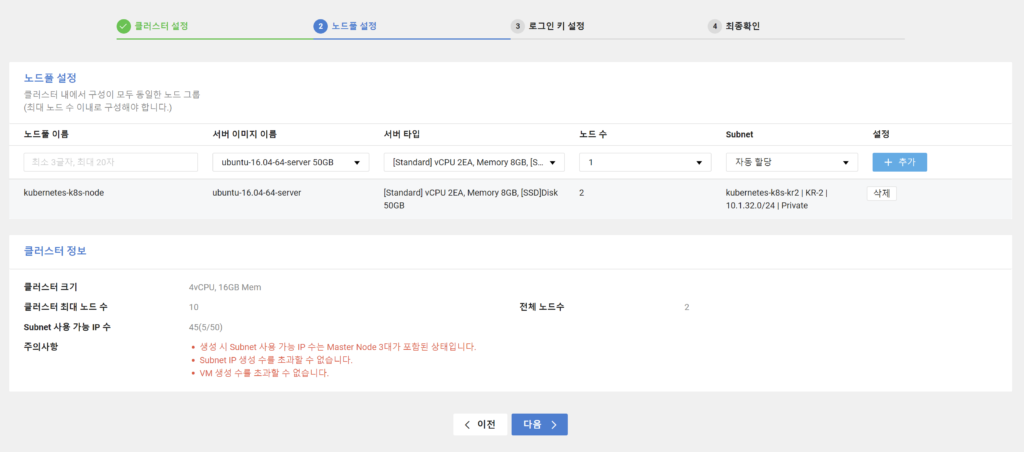

원하시는 서버 스펙과 노드 수를 정해준 뒤 추가해주면 클러스터가 생성됩니다.
해당 클러스터 생성에는 다소 시간이 소요됩니다.

VPC – Practice

이제 생성한 Server와 각 k8s 클러스터들을 이용하여 실습을 해보도록 하겠습니다.

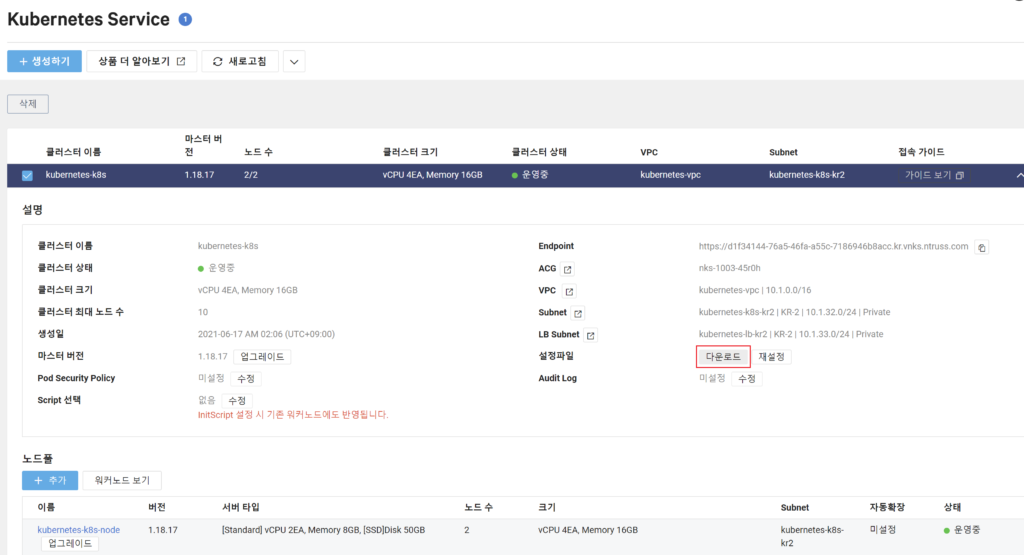

우선 Server에서 생성한 k8s 클러스터를 컨트롤하기 위해서는 kubernetes service에서 생성한 클러스터들을 설정파일을 다운로드 해야합니다.

위 이미지와 같이 해당 설정파일을 다운로드 한 뒤에 Server로 넣어줍시다.
간단하게 마우스 이동으로 파일을 옮기시려면 lrzsz 를 설치하여 PC와 서버 간에 간단하게 파일을 업로드, 다운로드를 하실 수 있습니다.

yum install lrzsz

설정파일이 Server에 있는데 이는 아래와 같이 사용할 수 있습니다.

kubectl –kubeconfig=/root/kubeconfig-d1f34144-76a5-46fa-a55c-7186946b8acc.yaml get nodes

원래 kubectl get nodes인데 config 파일을 이용하여 클러스터 접근 구성을 하게 되는 것입니다.
하지만 매번 명령어 입력마다 이렇게 사용할 수는 없으니 alias 설정을 해준다면 더욱 편리하게 사용할 수 있습니다.

[root@kubernetes-server-kr2 ~]# ll
total 8
-rw-r--r-- 1 root root 5538 Jun 17 02:19 kubeconfig-d1f34144-76a5-46fa-a55c-7186946b8acc.yaml


[root@kubernetes-server-kr2 ~]# kubectl --kubeconfig=/root/kubeconfig-d1f34144-76a5-46fa-a55c-7186946b8acc.yaml get nodes
NAME                  STATUS   ROLES    AGE     VERSION
nks-pool-1003-w-eoi   Ready    <none>   9m23s   v1.18.17
nks-pool-1003-w-eoj   Ready    <none>   9m22s   v1.18.17

[root@kubernetes-server-kr2 ~]# cat << EOF >> .bash_profile
> alias kubectl='kubectl --kubeconfig="/root/kubeconfig-d1f34144-76a5-46fa-a55c-7186946b8acc.yaml"'
> EOF
[root@kubernetes-server-kr2 ~]# source .bash_profile

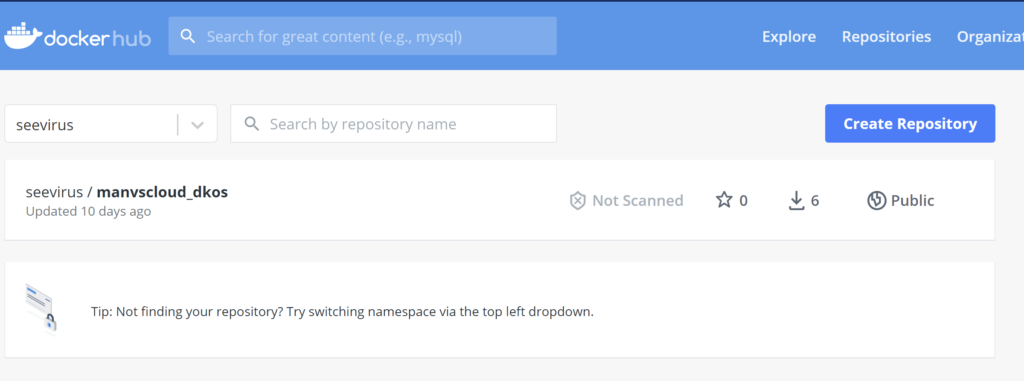

위 이미지는 docker hub입니다.
이전에 업로드 해둔 manvscloud_dkos 파일을 배포해보겠습니다.

[root@kubernetes-server-kr2 ~]# kubectl run manvscloud --image seevirus/manvscloud_dkos:1
pod/manvscloud created
[root@kubernetes-server-kr2 ~]# kubectl get pod
NAME         READY   STATUS              RESTARTS   AGE
manvscloud   0/1     ContainerCreating   0          13s
[root@kubernetes-server-kr2 ~]# kubectl get pod
NAME         READY   STATUS         RESTARTS   AGE
manvscloud   0/1     ErrImagePull   0          22s

ErrImagePull 메시지가 발생했습니다.
왜 도커 이미지를 Pull 해오지 못한걸까요?

원인은 바로 위에서 NAT Gateway를 설정해주지 않았기때문입니다.
위에서 클러스터 생성 시 “아웃바운드 인터넷 트래픽을 활성화하기 위해서는
NAT Gateway를 반드시 생성해야한다”라고 알려주는 메시지는 바로 NAT Gateway 설정을 해주지 않게되면 아웃바운드 인터넷 트래픽 통신이 전혀 되지 않기때문이죠.

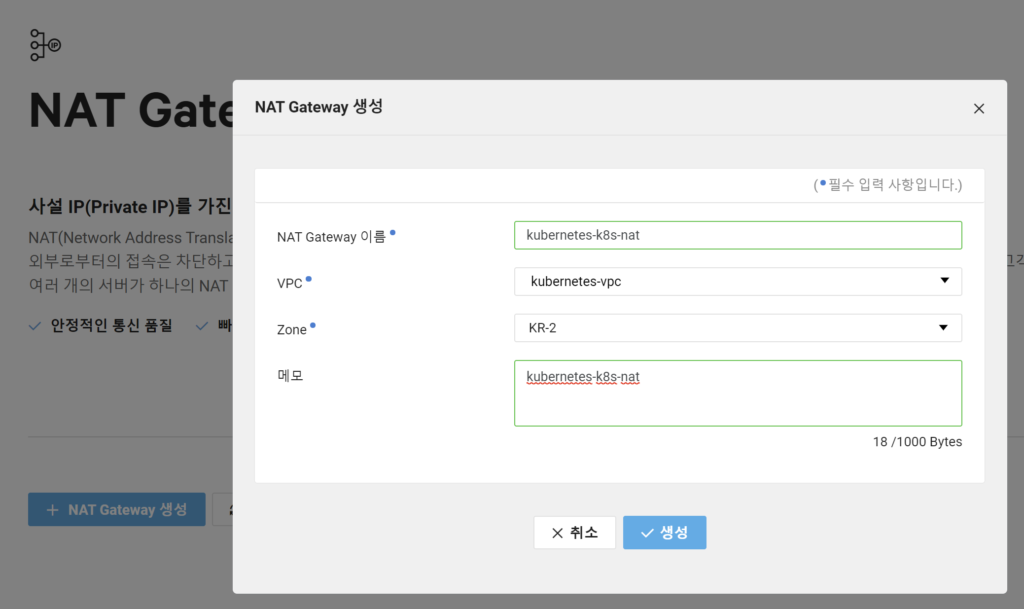

바로 NAT Gateway를 생성해줍시다.

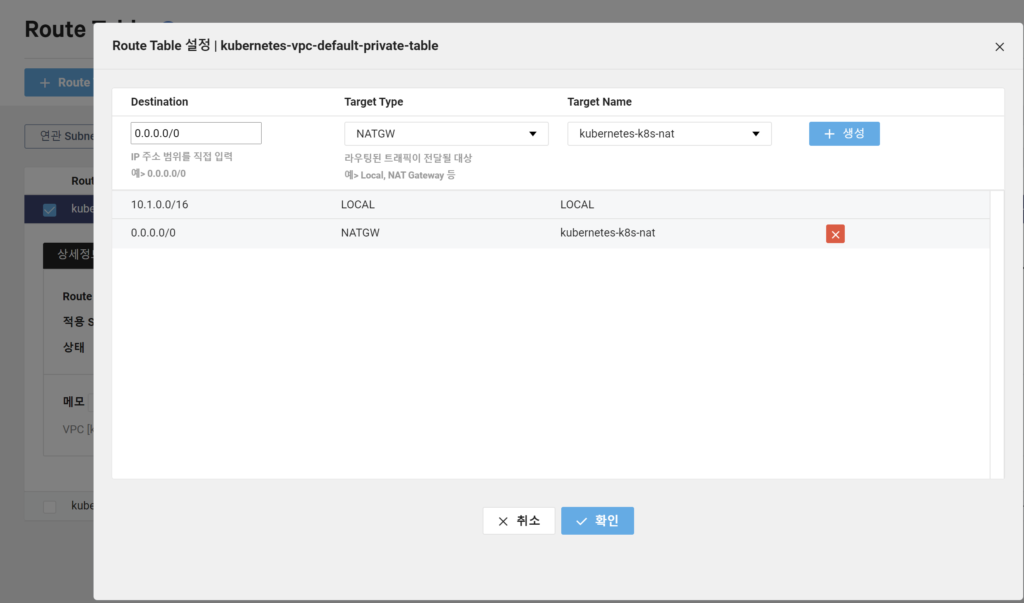

생성한 NAT Gateway는 Private Route Table에 연결해주어야합니다.

위 이미지와 같이 NAT Gateway를 연결해주고 다시 Server로 돌아와서 확인해보도록 합시다.

[root@kubernetes-server-kr2 ~]# kubectl get services
NAME         TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   198.19.128.1   <none>        443/TCP   30m
[root@kubernetes-server-kr2 ~]# kubectl get pods -o wide
NAME         READY   STATUS    RESTARTS   AGE   IP             NODE                  NOMINATED NODE   READINESS GATES
manvscloud   1/1     Running   0          17m   198.18.0.169   nks-pool-1003-w-eoj   <none>           <none>

ErrImagePull이었던 상태가 Running 상태로 변경되어있습니다.
정상적으로 배포가 되었군요.

[root@kubernetes-server-kr2 ~]# kubectl get all --all-namespaces
NAMESPACE     NAME                                   READY   STATUS    RESTARTS   AGE
default       pod/manvscloud                         1/1     Running   0          17m
kube-system   pod/cilium-jv5gz                       1/1     Running   0          30m
kube-system   pod/cilium-monitor-jp82w               1/1     Running   0          27m
kube-system   pod/cilium-monitor-nbvgm               1/1     Running   0          27m
kube-system   pod/cilium-operator-78f6b5db7c-77gqn   1/1     Running   0          30m
kube-system   pod/cilium-operator-78f6b5db7c-pjthh   1/1     Running   0          30m
kube-system   pod/cilium-z6gbh                       1/1     Running   0          30m
kube-system   pod/coredns-7895d49695-7cjhm           1/1     Running   0          29m
kube-system   pod/coredns-7895d49695-csj5w           1/1     Running   0          29m
kube-system   pod/csi-nks-controller-0               6/6     Running   1          28m
kube-system   pod/csi-nks-node-jtg5t                 3/3     Running   1          28m
kube-system   pod/csi-nks-node-w2cjd                 3/3     Running   1          28m
kube-system   pod/dns-autoscaler-56bf5c7f58-cz2jr    1/1     Running   0          29m
kube-system   pod/kube-proxy-6xmdd                   1/1     Running   0          30m
kube-system   pod/kube-proxy-qq27q                   1/1     Running   0          30m
kube-system   pod/ncloud-kubernetes-f5lxr            1/1     Running   0          49s
kube-system   pod/ncloud-kubernetes-kgt9p            1/1     Running   0          49s
kube-system   pod/nodelocaldns-mkzqz                 1/1     Running   0          29m
kube-system   pod/nodelocaldns-mvc7f                 1/1     Running   0          29m
kube-system   pod/snapshot-controller-0              1/1     Running   0          28m
kube-system   pod/startup-script-jtknz               1/1     Running   0          27m
kube-system   pod/startup-script-zlg28               1/1     Running   0          27m

NAMESPACE     NAME                     TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                  AGE
default       service/kubernetes       ClusterIP   198.19.128.1     <none>        443/TCP                  31m
kube-system   service/coredns          ClusterIP   198.19.128.3     <none>        53/UDP,53/TCP,9153/TCP   29m
kube-system   service/metrics-server   ClusterIP   198.19.128.124   <none>        443/TCP                  28m

NAMESPACE     NAME                               DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
kube-system   daemonset.apps/cilium              2         2         2       2            2           <none>                   30m
kube-system   daemonset.apps/cilium-monitor      2         2         2       2            2           <none>                   27m
kube-system   daemonset.apps/csi-nks-node        2         2         2       2            2           <none>                   28m
kube-system   daemonset.apps/kube-proxy          2         2         2       2            2           kubernetes.io/os=linux   31m
kube-system   daemonset.apps/ncloud-kubernetes   2         2         2       2            2           <none>                   27m
kube-system   daemonset.apps/nodelocaldns        2         2         2       2            2           <none>                   29m
kube-system   daemonset.apps/startup-script      2         2         2       2            2           <none>                   27m

NAMESPACE     NAME                              READY   UP-TO-DATE   AVAILABLE   AGE
kube-system   deployment.apps/cilium-operator   2/2     2            2           30m
kube-system   deployment.apps/coredns           2/2     2            2           29m
kube-system   deployment.apps/dns-autoscaler    1/1     1            1           29m

NAMESPACE     NAME                                         DESIRED   CURRENT   READY   AGE
kube-system   replicaset.apps/cilium-operator-78f6b5db7c   2         2         2       30m
kube-system   replicaset.apps/coredns-7895d49695           2         2         2       29m
kube-system   replicaset.apps/dns-autoscaler-56bf5c7f58    1         1         1       29m

NAMESPACE     NAME                                   READY   AGE
kube-system   statefulset.apps/csi-nks-controller    1/1     28m
kube-system   statefulset.apps/snapshot-controller   1/1     28m

오늘은 NKS 생성과 사용법에 대해 간단하게 알아보았습니다.

NKS를 잘 사용하기 위해서는 Container Registry를 이용해서 컨테이너 이미지를 관리한다거나 Cloud Insight 서비스를 신청해서 모니터링 하기 등이 있습니다.

이는 DKOS 스터디가 진행하며 조금씩 제 블로그에 포스팅할 예정입니다.

Personal Comments

오늘은 네이버 클라우드에서 쿠버네티스 배포에 대해서만 간단하게 포스팅해보았습니다.

쿠버네티스 서비스를 사용하시기 전 VPC에 익숙하지 않으시다면 네이버 클라우드에서 교육하고 있는 Hands-on Lab을 신청하여 들어보시는 것을 권장드립니다.

네이버 클라우드는 한국어로 된 교육과 서비스로 쉽게 배우고 사용할 수 있다는 점이 큰 장점이라고 생각합니다.

NAVER CLOUD PLATFORM – 교육 및 행사 일정

[7월 교육] NAVER CLOUD PLATFORM Hands-on Lab 2차
■ 일정 : 2021년 7월 14일(수) 10:00~17:00
cloud computing services for corporations, IaaS, PaaS, SaaS, with Global region and Security Technology Certification

추가로 요즘 회사와 주말 일정으로 포스팅되는 날짜가 일정하진 않지만 한 주에 최소 포스팅 2개를 목표로 꾸준히 작성중이니 참고 부탁드립니다.

긴 글 읽어주셔서 감사합니다.

6월 17, 2021 by manvscloud

IT/Linux/Kubernetes

YAML language 와 Kubernetes에서 요구되는 필드

안녕하세요. ManVSCloud 김수현입니다.

이번 주 일요일부터 Docker Kubernetes Online Study에서 Kubernetes 소개와 설치가 시작됩니다. 그러므로 오늘은 Yaml 파일에 대한 이해를 돕기 위해 노션에 정리해두었던 Yaml파일에 대한 내용을 정리하여 포스팅해보았습니다.

The Official YAML Web Site

What is Yaml?

Yaml 또는 Yml 이란 사람이 쉽게 읽을 수 있는 형태로 표현된 데이터 직렬화 양식입니다.

데이터 직렬화는 메모리의 객체를 디스크에 저장하거나 통신하는 대상에게 올바른 형식으로 맞추어 전달하기 위해 바이트 스트림 형태로 만드는 것!
쉽게 말하자면 사람이 읽고 쓰기 쉽도록 만들어진 하나의 약속이라고 볼 수 있습니다.

쿠버네티스 매니페스트는 YAML과 JSON을 사용하게 되는데 주로 YAML을 이용하여 구성 파일을 작성하므로 YAML에 대해 알고 있으면 큰 도움이 됩니다.

역직렬화 : 디스크에 저장된 데이터를 읽거나 네트워크를 통해 전송된 데이터를 받아 메모리에 재구축
바이트 스트림 : 1 byte를 입출력 할 수 있는 스트림, JAVA에서 입출력 스트림을 통해 흘러가는 데이터의 기본 단위 (InputSteam과 OutputStream이 존재)
스트림 : 데이터 처리연산을 지원하도록 소스에서 추출된 연속된 요소이며 데이터를 읽고 쓸 수 있도록 도와준다.
매니페스트 : 컴퓨팅에서 집합의 일부 또는 논리정연한 단위인 파일들의 그룹을 위한 메타데이터를 포함하는 파일 (애플리케이션에 대한 필수적인 정보가 담겨있음)

Grammar

? Yaml 문법 포인트

Key: Value
mappings(해시 or 딕셔너리), sequences(배열 or 리스트), scalars(스트링 or 넘버 등)
각 블록 부모-자식 관계는 들여쓰기로 구분
– 를 이용하여 시퀀스 사용
# 는 주석
— 는 문서의 시작 (스트림 시작)
… 는 문서의 끝 (스트림 끝)
& 를 이용하여 anchor 설정 (정의)
* 를 이용하여 alias 설정 (참조)
띄어쓰기

▶ Scalars
integer: 100
string: “100” 또는 ‘100’
(“”는 이중 문자열, ”는 단일 문자열)
float: 100.0
boolean: yes
(yes/no, true/false, on/off)

→ Example
count: “1”
→ int가 아닌 string

size: ‘3.14’
→ float가 아닌 string

question: ture
→ boolean

answer: “true”
→ string

→ 추가 내용
◎ 값이 비어있으면 null (nil이 아님)
◎ port: “80” 이라고 선언할 수 있으며 템플릿 엔진과 YAML Parser를 정상적으로 통과합니다. 하지만 쿠버네티스가 포트를 integer로 받아야할 경우 실패할 수 있습니다.
이때 YAML 노드 태그를 사용하여 특정 유형 추론을 강제화 할 수 있습니다.
port: !!int “80”
위와 같이 선언할 경우 port가 “”로 감싸져 있어도 int로 취급됩니다.
ex) age: !!str 21 (int가 아닌 string으로 강제)
◎ 추가적인 심화 내용은 아래 TIP의 YAML 기법 링크 참고

▶ Sequences

→ Level 1

- one
- two
- three

→ Level 2

-
  - Lion
  - Tiger
  - Bear
-
  - Orange
  - Lemon
  - Pear

→ Level 3

-
  -
    - Golf
    - Soccer
    - Basketball

▶ Mappings

→ Level 1

Language: English

→ Level 2

Language: English
  - A
  - B
  - C

▶ Anchor & Alias

→ Level 1

Linux:
  - linux1: &linux1 centos
  - linux2: &linux2 ubuntu
  - linux3: &linux3 rocky
  - linux4: &linux4 suse

web_linux: *linux1
db_linux: *linux3

→ Level 2
(<< 를 이용하여 Override(자식 클래스에서 부모 클래스 재정의))

base: &default
  web: apache
  db: mysql
env:
  dev:
    <<: *default
    db: oracle

  prod:
    <<: *default
    web: nginx

⚠️ YAML 앵커 및 별칭은 ‘ [ ‘, ‘ ] ‘, ‘ { ‘, ‘ } ‘및 ‘ , ‘문자를 포함 할 수 없습니다.

Example

Kubernetes에서 퍼시스턴트볼륨을 생성하는 YAML 파일의 예시입니다.
(용량은 25GiB이며 ReadWriteOnce Mode로 생성)

kind: PersistentVolume
apiVersion: v1
metadata:
  name: pv0001
  labels:
    type: local
spec:
  capacity:
    storage: 25Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/data/pv01"

퍼시스턴트 볼륨

이 페이지는 쿠버네티스의 퍼시스턴트 볼륨 의 현재 상태를 설명한다. 볼륨에 대해 익숙해지는 것을 추천한다.
소개 스토리지 관리는 컴퓨트 인스턴스 관리와는 별개의 문제다. 퍼시스턴트볼륨 서브시스템은 사용자 및 관리자에게 스토리지 사용 방법에서부터 스토리지가 제공되는 방법에 대한 세부 사항을 추상화하는 API를 제공한다. 이를 위해 퍼시스턴트볼륨 및 퍼시스턴트볼륨클레임이라는 두 가지 새로운 API 리소스를 소개한다.
퍼시스턴트볼륨 (PV)은 관리자가 프로비저닝하거나 스토리지 클래스를 사용하여 동적으로 프로비저닝한 클러스터의 스토리지이다…

In-depth course

CKAD 시험까지 생각하고 있다면 k8s의 yaml 파일 작성법까지 깊게 알아보는 것도 좋지않을까 생각합니다. 생성하고자 하는 쿠버네티스 오브젝트에 대한 YAML 파일 내에 필드 값들을 설정해주게 되는데 그 필드 값에 대한 내용을 알아보도록 하겠습니다.

apiVersion
: 이 오브젝트를 생성하기 위해 사용하고 있는 쿠버네티스 API 버전이 어떤 것인지

▶ 종류
→ v1
: 쿠버네티스에서 발행한 첫 stable release API
(대부분의 api가 포함되어 있음)
→ apps/v1
: 쿠버네티스의 common API 모음, Deployment, RollingUpdate, ReplicaSet을 포함
→ batch/v1
: 배치 프로세스, job-like task를 위한 배포 api
→ autoscaling/v1
: pod의 autoscale 기능을 포함하는 API, 현재는 CPU metric을 사용한 scaling만 가능
(추후에 alpha, beta version에서 memory, custom metric으로 scaling 기능 추가예정)
→ batch/v1beta1
: batch/v1에서 cronJob으로 job을 돌리는 api가 추가
→ certivicates.k8s.io/v1 beta
: 클러스터의 secure network function들이 추가된 API
(TLS 등의 기능 추가)
→ extensions/v1beta
: Deployments, DaemonSets, ReplicatSets, Ingress 등 상당수 feature들이 새롭게 정의된 API 그러나 상당수의 api들이 apps/v1과 같은 그룹으로 이동되어서, 쿠버네티스 1.6버젼 이후부터는 deprecated 됨
→ policy/v1beta1
: pod에 대한 security rule이 정의된 API
→ rbac.authorization.k8s.io/v1
: 쿠버네티스의 role-based access control이 가능한 function이 정의됨

kind
: 어떤 종류의 오브젝트를 생성하고자 하는지 (원하는 kind에 따라 apiVersion 종류가 달라짐)

▶ 종류
→ Pod
: pod을 정의하여 쿠버네티스 선언(아직 배포되지 않은 상태)
→ ReplicationController(or ReplicaSet)
: 쿠버네티스에 선언된 pod을 배포하기 위한 선언(replicas 갯수, readiness probe 등 선언)
→ Service
: 동적으로 생성된 pod(각각 다른 ip)을 라벨(label)과 라벨 셀렉터(label selector)을 사용하여 하나의 서비스로 묶어주는 역할
(ex. pod에 라벨이 “wonyoung”이 선언되어 있으면, service는 “wonyoung” label이 붙은 서비스만 골라내서 그 pod간에만 로드벨런싱을 동해 서비스를 외부에 제공)

metadata
: 이름, 문자열, UID, 그리고 선택적인 네임스페이스를 포함하여 오브젝트를 유일하게 구분지어줄 데이터
spec
: 오브젝트에 대해 어떤 상태를 의도하는지

쿠버네티스 yaml 스펙 상세 설명

쿠버네티스의 pod, service, ingress 등을 배포하기 위해서는 아래와 같은 예시 yaml 파일을 배포한다. apiVersion: v1 kind: Pod metadata: name: nginx spec: containers: – name: nginx image: nginx:1.7.9 po..

? 생성 가능한 오브젝트에 대한 모든 spec 확인

Kubernetes API Reference Docs

Welcome to the Kubernetes API. You can use the Kubernetes API to read and write Kubernetes resource objects via a Kubernetes API endpoint.

? Pod에 대한 spec 포맷

Kubernetes API Reference Docs – podspec-v1-core

Optional duration in seconds the pod may be active on the node relative to StartTime before the system will actively try to mark it failed and kill associated containers. Value must be a positive integer.

? Deployment에 대한 spec 포맷

Kubernetes API Reference Docs – deploymentspec-v1-apps

Minimum number of seconds for which a newly created pod should be ready without any of its container crashing, for it to be considered available. Defaults to 0 (pod will be considered available as soon as it is ready)

TIP

? YAML 기법

부록: YAML 기법

YAML 명세와 그것이 헬름에 어떻게 적용되는지 자세히 알아보기

? YAML 유효성 검사

YAMLlint – The YAML Validator

Validate and Verify your YAML documents, optimized for Ruby on Rails

? YAML to JSON

Transform YAML into JSON – Online YAML Tools

Free, quick and easy online utility that converts YAML to JSON in your browser. There are no ads or downloads. Simply enter YAML and get JSON. Created by developers for developers.

YAML To JSON Converter

Convert YAML to JSON

? JSON to YAML

JSON to YAML

Convert JSON to YAML and slim down your data with the json2yaml online editor

Personal Comments

YAML을 전혀 모르던 때에 띄어쓰기 조차 문법인지 몰라서 당황했던 기억이 있습니다.
이 포스팅을 통해 많은 분들이 YAML 문법이 무엇인지 그리고 Kubernetes를 시작하기 전 많은 도움이 되길 바랍니다.

긴 글 읽어주셔서 감사합니다.

6월 9, 2021 by manvscloud

IT/Linux/Kubernetes

Docker Kubernetes Online Study 스터디 시작! (Docker의 장점과 Network)

안녕하세요. ManVSCloud 김수현입니다.

CloudNet@에서 진행하는 DOCKER KUBERNETES ONLINE STUDY가 시작되었습니다.
1주차 Docker의 기초를 시작으로 Kubernetes를 제대로 배우게 되어 흥미롭습니다.

지금까지 Docker는 Docker-compose를 이용하여 임의적으로만 사용하거나 kubernetes도 wordpress 사이트를 올려본 것이 전부라 아직 미숙했는데 이번 기회에 깊이있게 공부하고 다양한 테스트를 시작할 수 있게 되었습니다.

오늘 스터디 이전에 정리해두었던 내용 중 몇가지를 포스팅하려 합니다.
Docker의 장점과 네트워크 관련 내용입니다.

Advantages of Docker

한국어 자막 지원합니다.

위 영상은 컨테이너가 무엇인지 알려주는 영상입니다.
한국어 자막도 지원하고 설명이 잘 되어있어 1분 30초만 투자하면 컨테이너가 무엇인지 알 수 있습니다.

신속한 애플리케이션 배포 – 컨테이너에는 애플리케이션 의 최소 런타임 요구 사항이 포함되어 크기를 줄이고 신속하게 배포 할 수 있습니다.
머신 간 이식성 – 애플리케이션 및 모든 종속 항목을 Linux 커널, 플랫폼 배포 또는 배포 모델의 호스트 버전과 독립적인 단일 컨테이너로 번들링 할 수 있습니다. 또한 이 컨테이너는 Docker를 실행하는 다른 머신으로 전송할 수 있으며 호환성 문제없이 실행할 수 있습니다.
버전 제어 및 구성 요소 재사용 – 컨테이너의 연속 버전을 추적하고 차이점을 검사하거나 이전 버전으로 롤백 할 수 있습니다. 또 컨테이너는 이전 레이어의 구성 요소를 재사용하므로 매우 가볍습니다.
공유 – 원격 저장소를 사용하여 다른 사람과 컨테이너를 공유 할 수 있습니다.
가벼운 설치 공간 및 최소한의 오버 헤드 – Docker 이미지는 일반적으로 매우 작기 때문에 신속한 제공이 가능하고 새로운 애플리케이션 컨테이너를 배포하는 시간이 단축됩니다.
단순화 된 유지 관리 – Docker는 애플리케이션 종속성으로 인한 노력과 문제의 위험을 줄여줍니다.

Network

root@dkos-master:~# ip route show
default via 192.168.0.1 dev enp0s3 proto static
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1 linkdown
192.168.0.0/24 dev enp0s3 proto kernel scope link src 192.168.0.30

제가 docker를 처음 사용했을 때 생겼던 궁금증이었는데 이제는 많은 블로그에 포스팅된 내용이기도 합니다.
docker 설치 및 실행 후 ip route show 또는 ip a 명령어로 확인 시 docker 0의 bridge 네트워크 IP 대역이 default 설정으로 172.17.0.0/16 대역으로 설정되어 있을 것입니다.
이 ip대역 변경이 가능합니다.

/etc/docker 디렉토리 아래 daemon.json라는 .json 파일이 없는데 이걸 만들어주면 됩니다.

root@dkos-master:~# vi /etc/docker/daemon.json

예를 들어 아래와 같은 대역대로 설정해주고 저장합니다.

{
"bip": "10.3.0.1/16"
}

root@dkos-master:~# systemctl restart docker

root@dkos-master:~# ip route show
default via 192.168.0.1 dev enp0s3 proto static
10.3.0.0/16 dev docker0 proto kernel scope link src 10.3.0.1 linkdown
192.168.0.0/24 dev enp0s3 proto kernel scope link src 192.168.0.30

root@dkos-master:~# iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-N DOCKER
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 10.3.0.0/16 ! -o docker0 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN

docker를 재시작해주면 설정해줬던 10.3.0.0/16 대역으로 변경된 것을 알 수 있습니다.

3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:2a:78:b0:a3 brd ff:ff:ff:ff:ff:ff
    inet 10.3.0.1/16 brd 10.3.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:2aff:fe78:b0a3/64 scope link
       valid_lft forever preferred_lft forever

브리지 네트워크 구성 방법에 대해 자세하게 알고싶으신 경우 아래 링크를 참고하시기 바랍니다.

Use bridge networks

All about using user-defined bridge networks and the default bridge

또한 Docker에서는 다양한 네트워크 작동 방식이 존재합니다.
bridge, host, overlay, macvlan, none 등이 있는데 기본 네트워크 드라이브는 bridge로 설정되어 있으며 각 네트워크 작동 방식에 대해 설명하기에는 내용이 너무 방대하여 간단한 요약만 작성하겠습니다. 더 자세히 알고싶으신 경우 링크를 남겨두었으니 확인해보시기 바랍니다.

bridge : 동일한 Docker 호스트에서 통신하기 위해 여러 컨테이너가 필요할 때 사용
host : 네트워크 스택이 Docker 호스트에서 격리되어서는 안되지만 컨테이너의 다른 측면을 격리하려는 경우 사용
overlay : 통신을 위해 서로 다른 Docker 호스트에서 실행되는 컨테이너가 필요하거나 여러 애플리케이션이 스웜(swarm) 서비스를 사용하여 함께 작동 할 때 사용
macvlan : VM 설정에서 마이그레이션하거나 컨테이너가 각각 고유 한 MAC 주소를 가진 네트워크의 물리적 호스트처럼 보이도록해야 할 때 사용
ipvlan : ipvlan은 macvlan과 유사하지만 엔드포인트의 MAC 주소가 동일하며 L2 및 L3 모드를 지원합니다.
none : 모든 네트워킹을 비활성화, 스웜(swarm) 서비스 사용 불가

Networking overview

Overview of Docker networks and networking concepts

아래 링크는 Macvlan과 IPvlan의 차이점을 알 수 있습니다.

Macvlan and IPvlan basics

Macvlan and ipvlan are Linux network drivers that exposes underlay or host interfaces directly to VMs or Containers running in the host. In this blog, I will cover basics of macvlan and ipvlan, com…

TIP

Docker는 단일 컨테이너 관리에 적합하도록 만들어져 있습니다.
컨테이너가 세분화되어 다수의 컨테이너화 된 앱을 사용하게 되면 관리와 오케스트레이션이 어려워집니다. 그렇다면 여기서 오케스트레이션은 무엇입니까?
오케스트라(orchestra)라는 말은 많이 들어보셨으리라 생각합니다.

오케스트레이션은 컴퓨팅, 네트워킹, 리소스 배포, 관리, 배치, 정렬을 자동화합니다.
위 컨테이너를 지휘하고 있는 이미지와 함께 보면 어떤 느낌인지 이해가 가시나요?
다수의 컨테이너가 네트워킹, 보안, 텔레메트리와 같은 서비스를 쉽게 제공하려면 이 컨테이너들을 그룹화해야 할 필요가 있습니다. 그렇기 때문에 Kubernetes, Docker Swarm, Apache Mesos, Nomad 와 같은 툴을 사용합니다.
Kubernetes는 무엇입니까? 컨테이너 오케스트레이션 툴입니다.

Personal Comments

이번 주 일요일부터는 Kubernetes에 대한 내용이 시작됩니다.
아직 화요일인데 벌써 일요일이 기다려지네요.
DKOS 스터디 진행 및 운영 해주시는 모든 운영진 분들에게 감사의 인사 올립니다.

CloudNet@

CloudNet@ 팀에서 Cloud Network(AWS) 기술에 대한 정보를 공유하는 블로그 입니다.

마지막으로 컨테이너는 chroot와 namespace, cgroups과 같은 커널 기반 기술이 사용되는데 이에 대해 잘 설명이 되어있는 사이트가 있어 아래 링크로 공유합니다.

Docker(container)의 작동 원리: namespaces and cgroups

리눅스 컨테이너(LXC) 기술이 등장한 이후로 전가상화(full virtualization) 및 반가상화(para virtualization)의 시대가 저물어버렸습니다. Docker는 LXC에서 사용하는 리눅스 커널 컨테이너 기술을 이용해 만든 컨테이터 관리 유틸리티로 마이크로서비스 전환은 물론 DevOps, 테스팅 등 다양한 분야에서 많은 사랑을 받고 있어 리눅스 컨테이너 구현체의 사실상(de-facto) 업계 표준이 되었습니다. Docker에 대한

긴 글 읽어주셔서 감사합니다.

6월 8, 2021 by manvscloud

IT/Linux/Kubernetes

xcp-ng 8.2 install (xen server)

안녕하세요. ManVSCloud 김수현입니다.

오늘은 XenServer의 무료 버전인 XCP-ng 오픈소스 하이퍼바이저를 설치하도록 하겠습니다.
비유를 하지면 Xen이 Redhat, XCP-ng가 CentOS라고 보면 이해하기 쉬울 것입니다.

XCP-ng를 설치하는 이유는 곧 CloudNet@에서 진행하는 DKOS(Docker Kubernetes Online Study)를 실제 서버에 올려서 운영 테스트까지 하는 것이 목적이기 때문입니다.

서버 여러대 사용하는 것도 조금 아닌 것같고 그렇다고 약 8주간 스터디 동안 클라우드에 테스트용 서버를 계속 올렸다가 스냅샷찍고 내렸다가 반복하는 것도 아닌 것같아서 Xcp-ng를 설치하게 되었습니다.

알고계신가요? 네이버 클라우드도 XenServer으로 만들어졌다는 사실?
Xen Server와 가상화에 대한 개념이 궁금하신 분을 위해 아래 링크를 추가해두었습니다.

Citrix

Citrix XenServer ®7.1 관리자 가이드

[네이버클라우드 기술&경험] 가상화 개념 이해하기#1, QEMU vs KVM

Part.1에서는 QEMU와 KVM을 비교함으로써 가상화에 대한 기본 개념을 이해하고, I/O 가상화 작동 원리를 간략히 알아보고, Part. 2에서는 I/O 가상화의 성능을 높이기 위한 솔루션인 SPDK에 대해 알아보겠습니다.

XCP-ng Install

XCP-ng – XenServer Based, Community Powered

commercial support available on-prem or hosted

XCP-ng는 위 링크에서 .iso파일을 다운로드할 수 있습니다.

OS 설치가 진행되면 디스크에 기존 데이터들이 전부 삭제되니 백업을 하라는 내용입니다.
백업이 필요할 경우 Reboot 그냥 진행하려면 OK를 누르면 됩니다.

라이센스 동의하는지 묻는 내용입니다.
[Accept EULA]를 바로 선택해줍시다.

일반 서버에 설치하면 나오지않습니다.
일반 서버에 설치한 것은 화질이 좋지않아 제가 VirtualBox로 한번 더 이미지 뽑느라 나온 것!
VirtualBox에서 설치하면 가상화 지원에 이상이 있다고 알려주는 내용이니 무시합시다.

스토리지를 선택하는 곳입니다.
참고로 설치 시 최소 용량이 약 46G? 이상이 필요한 것으로 압니다.
일반 리눅스 설치할 때처럼 적게 용량을 주면 설치가 안될 것입니다.

설치한 .iso 파일을 마운트하여 설치하는 것이니 [Local media]를 선택하여 설치합니다.

위에서 선택한 media 설치 소스를 검증하기 위해 테스트할지 스킵할지 물어보는 것입니다.
Skip 해줍시다.

설치 후 XCP-ng Center의 초기 패스워드입니다.
계정은 root입니다.

네트워크 설정을 해줍시다.
DHCP를 체크 해제하고 Static configuration에서 고정 IP 설정이 가능합니다.

Host와 DNS 설정을 해주는 곳입니다.
위 이미지와 같이 원하는 host명과 DNS를 설정합니다.

NTP Server를 지정해줄 수 있습니다.
time.bora.net, time.nuri.net 등 공용 NTP 서버는 많으니 원하시는 NTP Server를 등록해주면 됩니다.

이건 추가 패키지 설치할래? 물어보는 건데
추가 패키지 설치할 거 없으면 [No]를 선택하면 됩니다.

설치가 완료되면 위와 같은 화면을 볼 수 있습니다.
이 화면이 메인 화면인 Ctrl+Alt+F1 화면입니다.
Ctrl+Alt+F2는 시스템 메시지 화면이고 Ctrl+Alt+F3부터 아래와 같은 터미널 구경이 가능합니다.

이건 제가 서버에 XCP-ng 설치 후 XCP-ng Center로 접속한 화면입니다. (XCP-ng-Center-20.04.00.32.msi)

XCP-ng Center는 아래 링크에서 다운로드 및 내용 확인이 가능합니다.

Release v20.04.00 · xcp-ng/xenadmin

Disclaimer
The official graphical client for XCP-ng is Xen Orchestra, which gets support from a team of several developers. On the other hand, XCP-ng Center is maintained by community members on th…

마무리

금일 저녁부터 DKOS가 시작됩니다.
스터디 이후에도 정기적으로 쿠버네티스 학습이 필요할 것으로 보입니다.
XCP-ng를 이용하여 쿠버네티스 Master,Node를 생성하고 각종 테스트 실습을 거칠 예정입니다.

집에 사용하지 않는 PC가 있다면 Xcp-ng를 설치하여 사용하면 생각보다 다양하게 사용할 수 있어 좋습니다.

긴 글 읽어주셔서 감사합니다.

6월 6, 2021 by manvscloud

IT/Linux/Kubernetes

Docker Kubernetes Online Study – Ubuntu 20.04 Install

안녕하세요. ManVSCloud 김수현입니다.

CloudNet@에서 진행했던 ANOS 2기 스터디에 이어 DKOS(DOCKER KUBERNETES ONLINE STUDY)의 기회를 얻게되었습니다.

위 책을 기반으로 공부를 하게 될 것으로 보이며 스터디가 6월 6일부터 시작되어 Ubuntu 설치와 사전 권장 학습을 진행해야합니다.

오늘은 간단하게 Ubuntu 20.04 설치에 대해서 포스팅했습니다.

Ubuntu 20.04 Install

VirutalBox

Oracle VM VirtualBox

More information…

Ubuntu 20.04.2.0 LTS (Focal Fossa)

CD images for Ubuntu 20.04.2.0 LTS (Focal Fossa)

VirutalBox는 위 링크에서 다운로드 받을 수 있으며 Ubuntu는 20.04 Server 버전으로 VirtualBox를 이용하여 설치해줄 것입니다.

일단 DKOS-Ubuntu-Master라는 이름으로 생성해주었습니다.
이후 Node를 OS부터 하나씩 설치하지않고 Master를 특정 부분까지 설치 및 설정 해준 뒤 스냅샷으로 Node를 생성할 것입니다.

키보드 레이아웃 고르는 것입니다.
저는 Korean으로 선택해주었습니다.

네트워크 설정해주는 곳인데 저는 이곳에서 설정을 해줬습니다.
이후 서버 내에서 설정하는 것도 알려드리겠습니다.

저는 VirtualBox에서 네트워크 연결 방식을 “어댑터에 브릿지” 으로 설정해두었으므로
위와 같이 설정해주었습니다.
192.168.0.30을 Master IP로 사용할 것입니다.

이전에 CentOS 환경으로 Kubernetes를 설치 및 테스트한 경험이 있습니다.
이전에 테스트 당시 만들어둔 표인데 대충 참고만하면 좋을듯합니다.

Disk 파티션을 설정하는 곳입니다.
Custom storage layout을 선택하면 사용자 설정을 할 수 있지만 저는 그냥 통으로 설치했습니다.

위 Install OpenSSH Server를 체크해줍시다.
이후 따로 설치해줄 필요없습니다.

설치가 진행되고 이후 update&reboot이 나오면 reboot을 진행해주고 설치를 마무리합니다.

설치가 완료되었다면 VirtualBox에서 스냅샷을 찍어줍시다.★
스냅샷을 찍어두는 습관은 이후에도 많은 도움이 됩니다.

Today’s Tips

Ubuntu는 CentOS와 다른 것들이 많았습니다.
저도 Redhat 기반의 경험이 많아 데비안 환경은 조금 불편할 때가 많았습니다.

sudo
(sudo su – 를 하여 root 계정으로 사용할 수 있지만 사용자 계정 환경에 익숙해져보려고 합니다.)
apt-get
(CentOS에서는 패키지관리자가 yum으로 사용되었지만 Ubuntu에서는 apt-get으로 사용해줍니다. +rpm과 dpkg의 차이)

또한 Ubuntu18 이후 버전부터는 네트워크 설정 파일이 yaml 파일로 설정되어있습니다.
/etc/sysconfig/network-scripts/가 아닌 /etc/netplan/ 아래 yaml 파일을 이용하여 네트워크 설정이 가능합니다.

//편의를 위한 root 권한으로 변경
manvscloud@dkos-master:~$ sudo su -
[sudo] password for manvscloud:

//작업 전 백업
root@dkos-master:~# sudo cp -avp /etc/netplan/00-installer-config.yaml /etc/netplan/00-installer-config.yaml_org
'/etc/netplan/00-installer-config.yaml' -> '/etc/netplan/00-installer-config.yaml_org'

root@dkos-master:~# cat /etc/netplan/00-installer-config.yaml
# This is the network config written by 'subiquity'
network:
  ethernets:
    enp0s3:
      addresses:
      - 192.168.0.30/24
      gateway4: 192.168.0.1
      nameservers:
        addresses:
        - 168.126.63.1
        search:
        - 169.126.63.2
  version: 2

위 yaml 파일을 보면 설치 시 설정했던 IP와 nameserver 등이 들어가있는 것을 볼 수 있습니다.
위 파일 수정 후 적용은 아래 명령어로 적용할 수 있습니다.

root@dkos-master:~# netplan apply

이후 스냅샷으로 생성한 Node들의 IP 설정을 해줄 때 사용하게 될 것입니다.
추가로 Hostname 변경 방법도 추가해두겠습니다.

//현재 hostname 확인
root@dkos-master:~# hostnamectl status

//hostname 변경
root@dkos-master:~# hostnamectl set-hostname dkos-node1

//hosts 파일 변경
root@dkos-master:~# vi /etc/hosts

network 및 hostname 설정간에 큰 어려움 없으시길 바랍니다.

Personal Comments

Kubernetes 시험 등록 후 다른 여러 일정으로 아직까지 시험을 못보고 있었습니다.
CloudNet@에서 진행하는 DKOS로 쿠버네티스 학습에 조금 더 집중을 할 수 있게 될 것같습니다. 2021-08-17 전에 시험 합격을 목표로 하고 있어 “네이버 클라우드에서의 보안” 포스팅을 제외하고는 쿠버네티스에 몰두할 예정입니다.

기회를 주신 CloudNet@ 팀에 다시 한 번 감사의 인사 올리며 포스팅을 마무리 하겠습니다.
긴 글 읽어주셔서 감사합니다.

CloudNet@

CloudNet@ 팀에서 Cloud Network(AWS) 기술에 대한 정보를 공유하는 블로그 입니다.

5월 31, 2021 by manvscloud
